木造2×4工法 無柱でどのくらいスパンとばせる?
こんにちは！
今日はツーバイフォーの日です。
ツーバイフォー住宅の一層の普及拡大を目指しています。
ところで、木造であるツーバイフォー工法では大スパン（建物を支える壁から壁の距離）を確保することが出来ないとお思いの方がいらっしゃるのではないでしょうか？
それでは、ツーバイフォー工法ではいったいどのくらいのスパンを確保することが可能なのでしょう。
大きな空間を取る場合
ツーバイフォー工法では仕様規定で主に下記の３点でスパンの長さについて上限を設けています。
①耐力壁線区画の大きさは、原則40m2以下（補強をおこなうと最大で72m2以下まで）
②耐力壁線相互の間隔は12m以下
③床根太ｽﾊﾟﾝ（支点間距離）は、8m以下
しかし、構造計算で安全を確認する場合には、上記仕様規定の制限を超えることができます。
また、材料的には210（ツーバイテン38×235）や212（ツーバイトゥエルブ38×286）といったSPF材(Spruce・Pine・Fir)ではスパン4.5Mまでが一般的となりますが、以下の材料を使えばそれ以上のスパン長さを確保することができます。
・構造用集成材
・構造用単板積層材（LVL)
・パララム

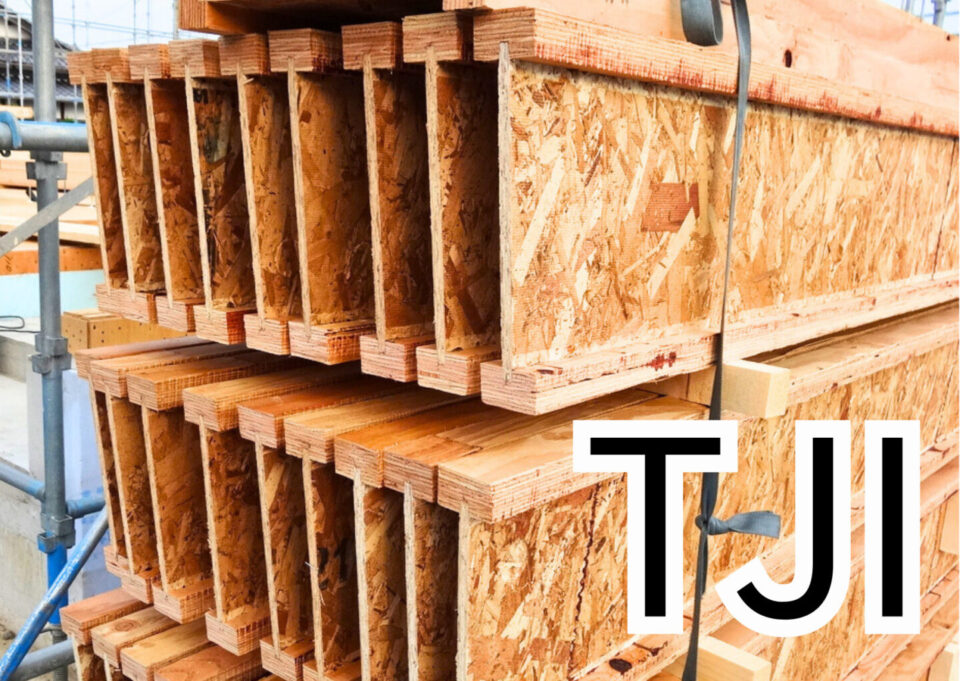

・TJI
・平行弦トラス
構造計算で安全を確認し施工させて頂いた物件には次のようなものがあります。
ｼｶﾞｳｯﾄﾞの施工例

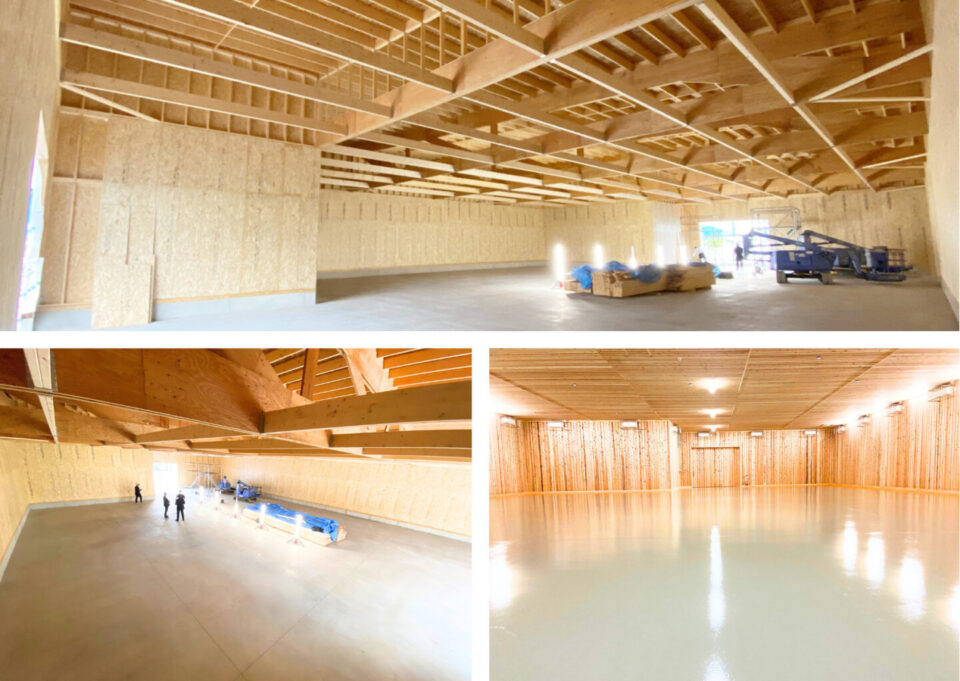

・平屋木造倉庫……..最大ｽﾊﾟﾝ 屋根LVLﾄﾗｽ使用スパン20M 香川県（保冷庫）
▶建方YouTube動画

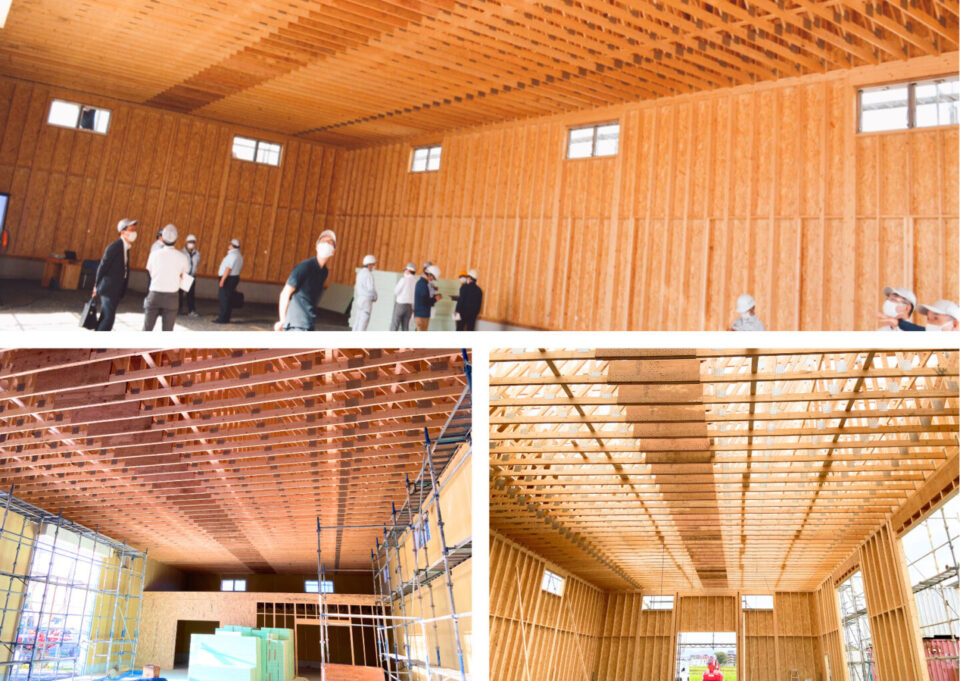

・平屋木造倉庫……..最大ｽﾊﾟﾝ 屋根ﾈｲﾙﾄﾗｽ使用11.8M 滋賀県
▶建方YouTube動画

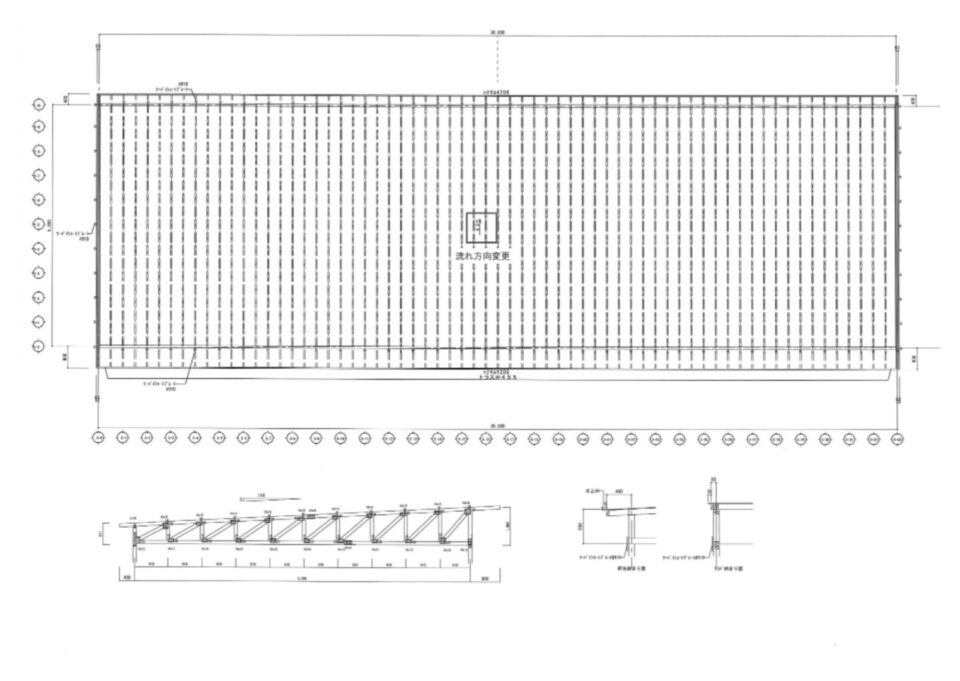

・平屋木造倉庫…….最大ｽﾊﾟﾝ 屋根ﾈｲﾙﾄﾗｽ9.0M 岐阜県養老町

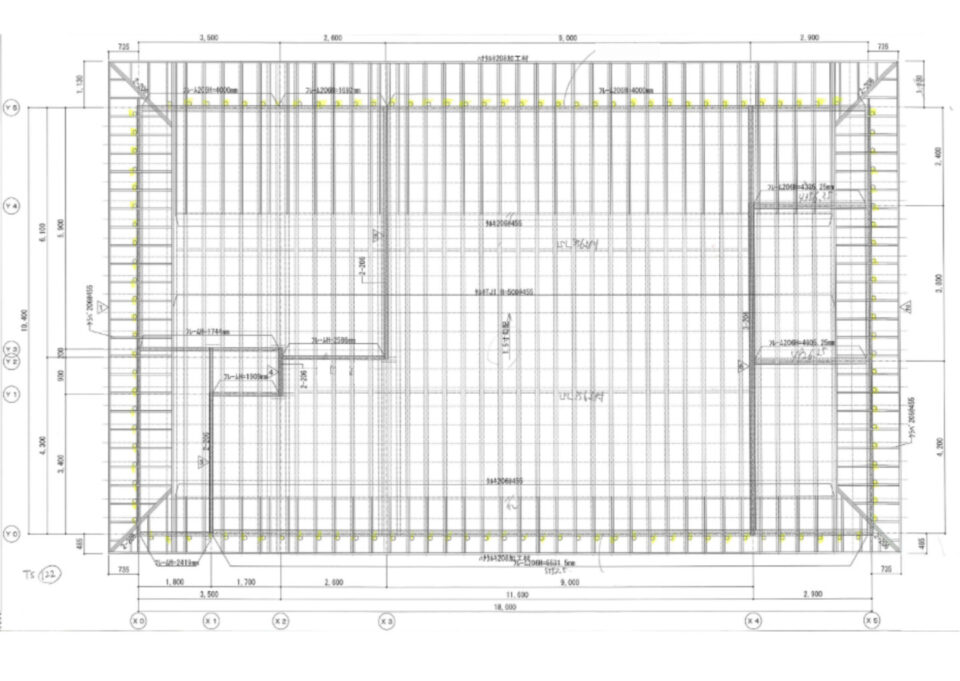

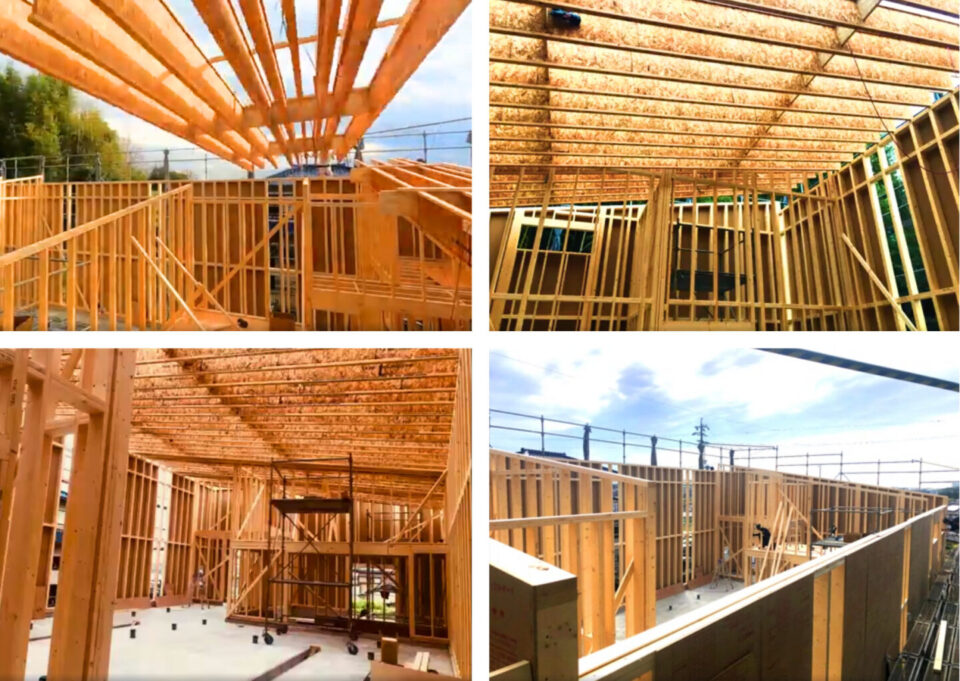

・平屋木造工場…….最大ｽﾊﾟﾝ 屋根TJI使用10M 名古屋市

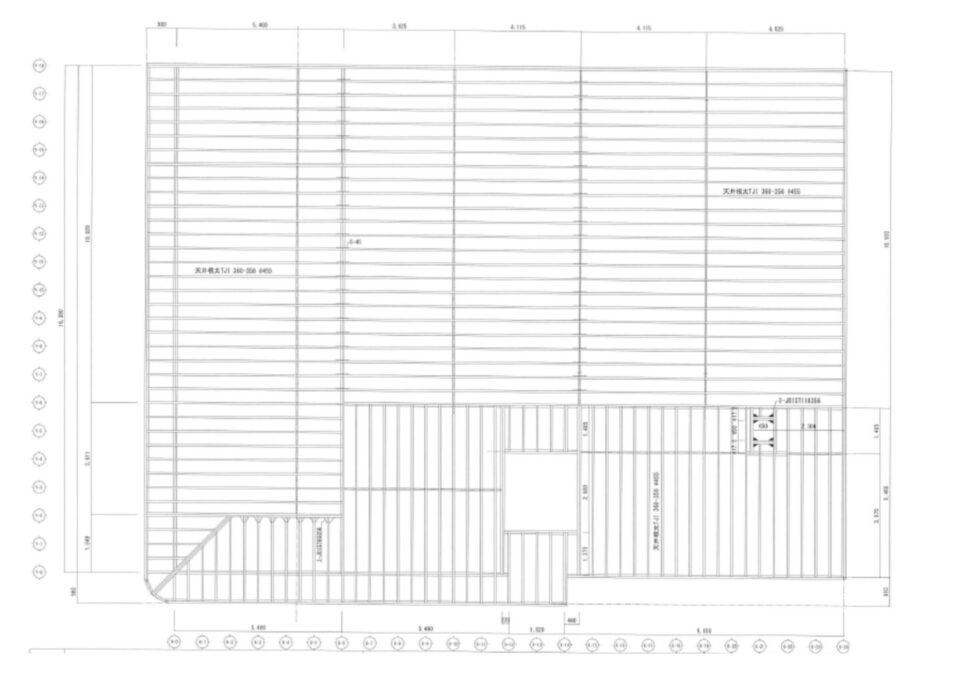

・２F建て事務所店舗…….最大ｽﾊﾟﾝ 2F床LVL5.4M 屋根TJI使用7.7M 名古屋市

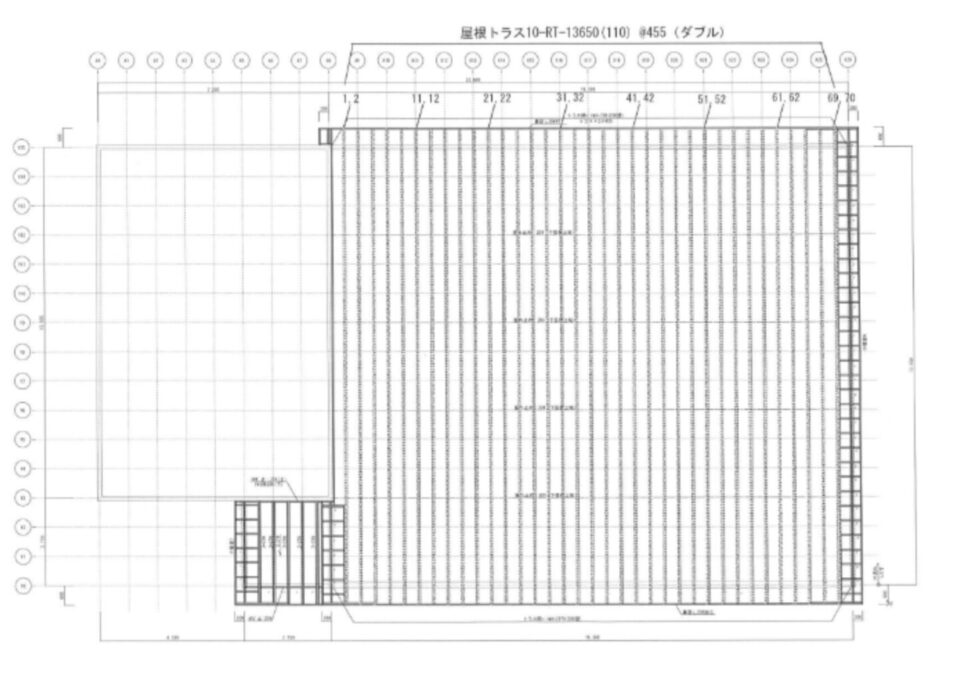

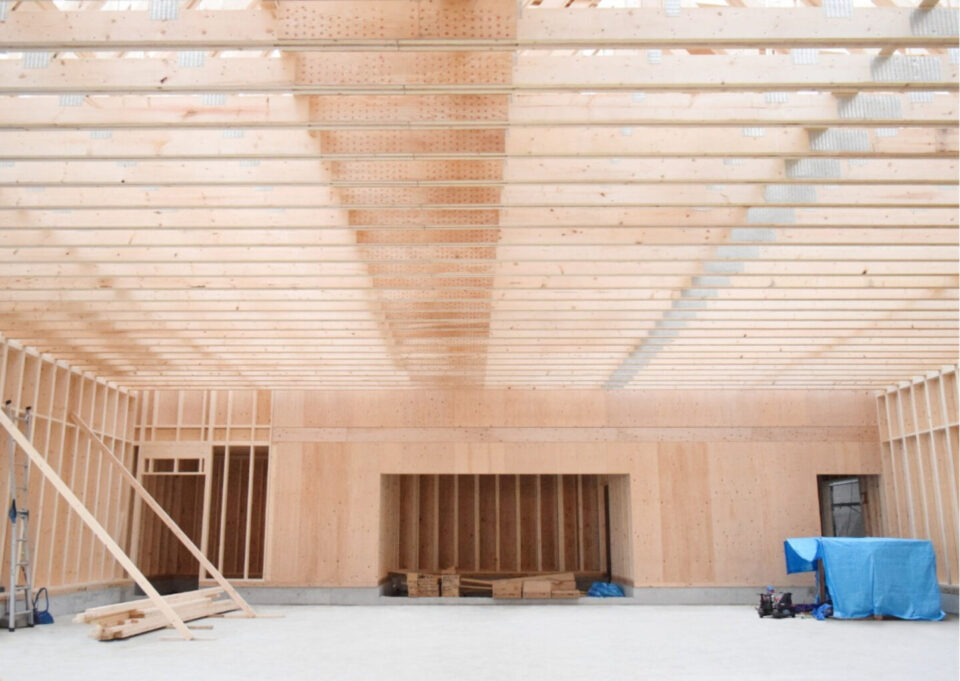

・２F建て店舗…….最大ｽﾊﾟﾝ 屋根ﾈｲﾙﾄﾗｽ使用13.6M 滋賀県長浜市

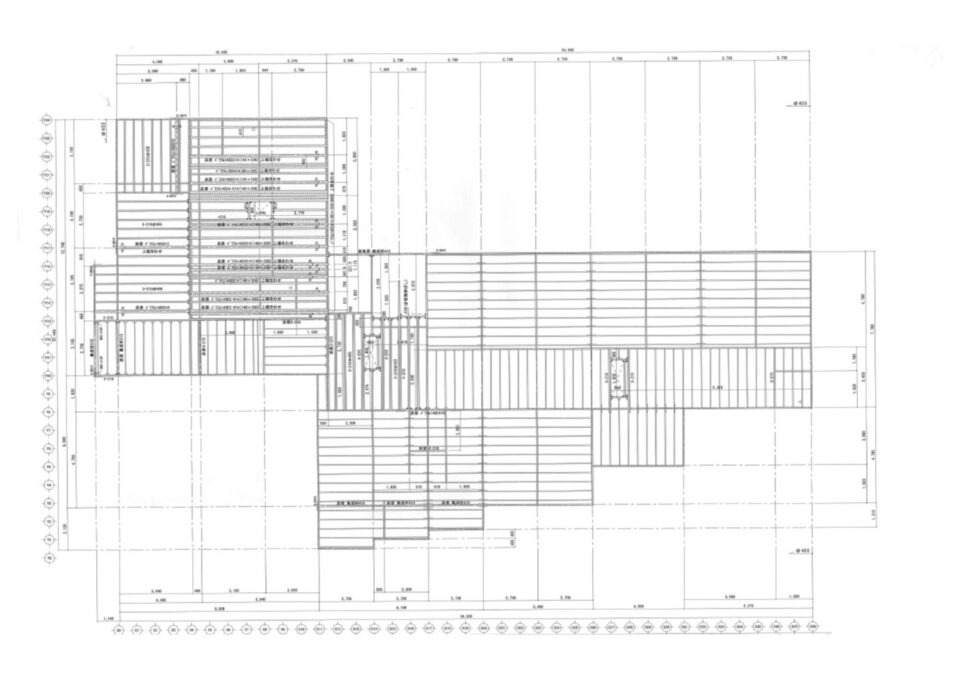

・２F建て老人ホーム…….最大ｽﾊﾟﾝ 2F床ﾊﾟﾗﾗﾑ使用6.8M 岐阜県岐阜市

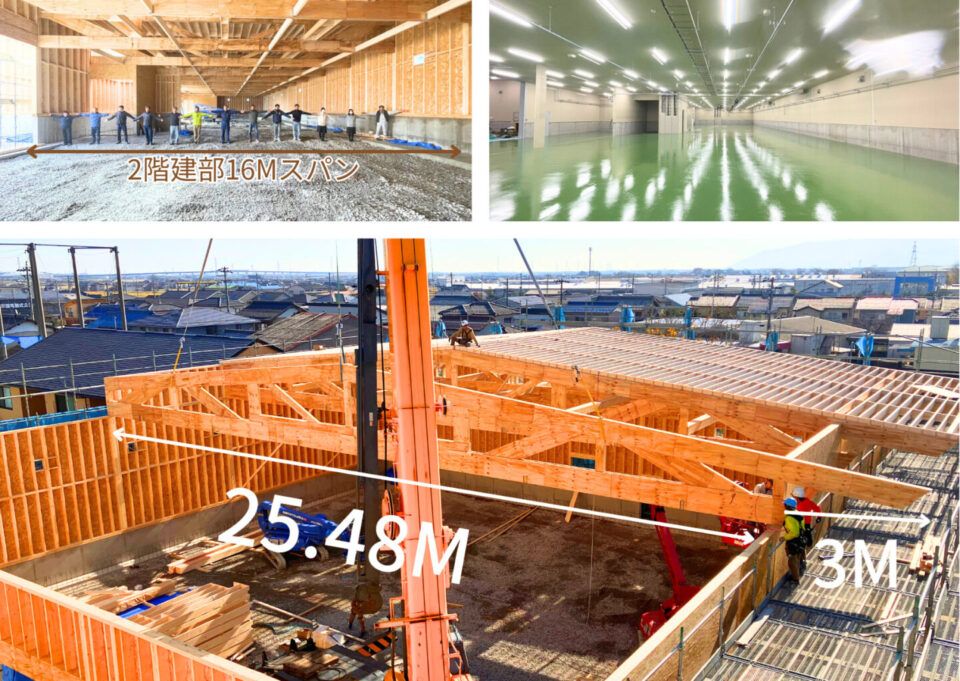

・2F建て木造工場………最大ｽﾊﾟﾝ 2F床LVLﾄﾗｽ使用16M・屋根LVLﾄﾗｽ使用25.48M 岐阜県垂井町
いかがだったでしょうか？
平屋の場合だと壁量さえクリアすれば比較的容易に広い空間を作る事が可能になります。
上階が有る場合は、上階の方に広い空間を配置したりと設計時点でﾌﾟﾗﾝ検討をしっかりと行うことで、広い空間を作る事が可能になります。
