木造無柱構造「 DE㊍RU 」施工事例 【木造大スパン】

いつもシガウッドブログをご覧いただきありがとうございます。
今日はシガウッドの木造無柱構造「 DE㊍RU 」で建てた物件をいくつか紹介したいと思います。

定温お米保管倉庫

・竣工時期 2021年7月
・物件構造 木造平屋倉庫
・延床面積 566.42㎡(171.34坪)
・基礎   布基礎。基礎立上と土間スラブ(配筋補強有)を一体打ち。地中梁は無し
・木構造  壁は206、屋根構造は最大スパン20mをLVLトラス構造により実現
・建方工期 実働9日(土台~構造躯体完了)

この建物の特徴は、2×4工法でLVLトラスを用い、20mスパンを無柱で実現している点です。
土台伏から実働9日間で建方が完了しました。
また、建物重量が軽く、地盤補強も必要ありませんでした。

玄米の保管費用と輸送コストの経費を抑えたいと自社保冷倉庫を鉄骨造+ユニット保冷庫で計画されましたがコスト高で断念されました。

㈱シガウッドの木造無柱構造「 DE㊍RU 」とHIJ.㈱の超省エネ保冷システム「HOZONE」がコラボすることにより念願の自社保冷倉庫が実現しました。

レンタルしていた保冷庫→自社倉庫
離れた場所の保冷庫→自社工場敷地内に
自社の敷地に集約することで 移動時間・車・ガソリン・人件費など削減でき管理もしやすくなったようです。
鉄骨造と木造倉庫では固定資産税なども変わってきます。

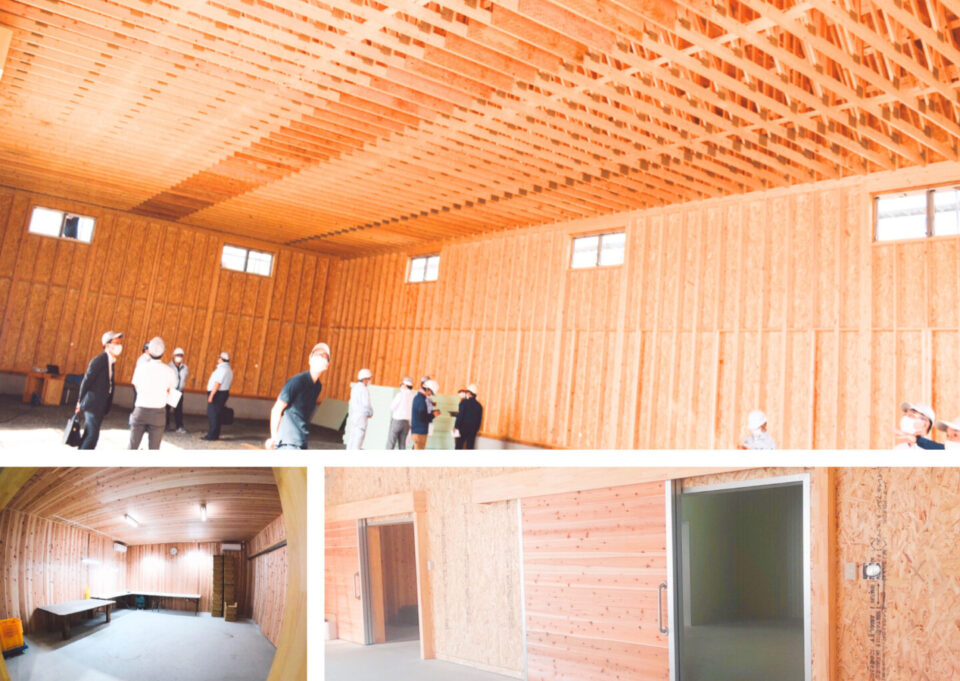

この保冷倉庫は、無垢杉仕上げで杉が調湿もしてくれ見た目も美しいです。

【 関連ブログ 】
・定温木造倉庫のWEB見学会を開催!

・お米保管用倉庫【DE㊍RU】のWEB完成見学会を行いました

◆農業用定温倉庫

・竣工時期 2021年11月
・物件構造 木造平屋倉庫
・延床面積 289.1㎡(87.45坪)
・木構造  SPFトラス採用
・間口   11.8m
・積雪   150センチで設計
面積の約1/4に定温管理システムを導入
冷蔵(0℃)、保冷(18℃)、常温の3つの作業場エリアを設定

汎用的な一般流通材で大空間を設計できる2×4ネイルプレートトラスを使用し、11.8mスパンを実現しました。
木を活用することは、CO2の排出削減(炭素の固定化)が地球温暖化防止につながり、作物の生育環境に与えるダメージを減らすことにつながります。

【 関連ブログ 】
・11.8mスパン×24.5m×天井高5.2mの 3つの温度帯 大型木造倉庫 構造見学会を開催しました
・【2x4】3温度帯木造倉庫【完成見学会】
・シガウッドの大型木造定温倉庫が新聞で紹介されました!
・【~農家様シリーズ~ きたがわ農園様編 - 木造倉庫を建ててみて-】
・【~農家様シリーズ~ きたがわ農園様編 - 農家様の悩み・課題 -】

・【〜農家様シリーズ〜 きたがわ農園様編 - NPO法人農産物加工協会様と縁結び -】
・【〜農家様シリーズ〜 きたがわ農園様編 - 規格外野菜を流通に -】
・あのNPO法人農産物加工協会さまの発行される機関紙でなんと!㈱シガウッドの無柱大型木造ブランド「DE㊍RU」が紹介されました





◆工和製作所様(事務所・工場)

・竣工時期 2023年4月
・階数   2階建 一部平屋
・基礎   布基礎+土間(地中梁)
・延床面積 2504.16㎡(757.6坪)1階 1669.44㎡ 2階 834.72㎡
・木構造  2階建部分の2F床:16.3mスパン(LVLトラス構造)

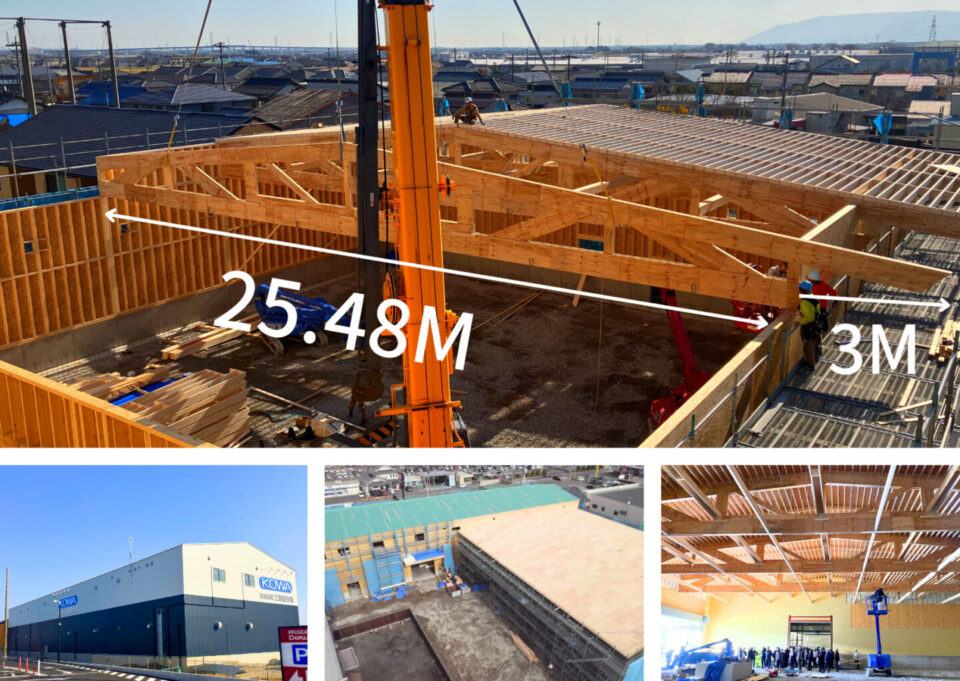

      平屋部分の屋根:25.4mスパン + 3m庇ハネ出し(LVLトラス構造)
・床構成  LVL床トラス+根太SPF210(15㎜合板)
・木材使用量(概算)326㎥  木材全体の炭素貯蔵量(CO2換算):240t-CO2


これまで3か所に分散していた生産拠点が集約されました。
集約することで今まで別拠点だった為に運送時に発生していたCo2の削減、生産性の向上も見込めます。
フォークリフトなどの台数も減らせます。

更に、新たなハイテクマシンを導入し新事業にも挑戦。
働く環境も家の中と同じような高気密高断熱の環境の工場で従業員さんの働きやすさも向上しました。

今回、持続可能な資源「木」を326㎥使用。

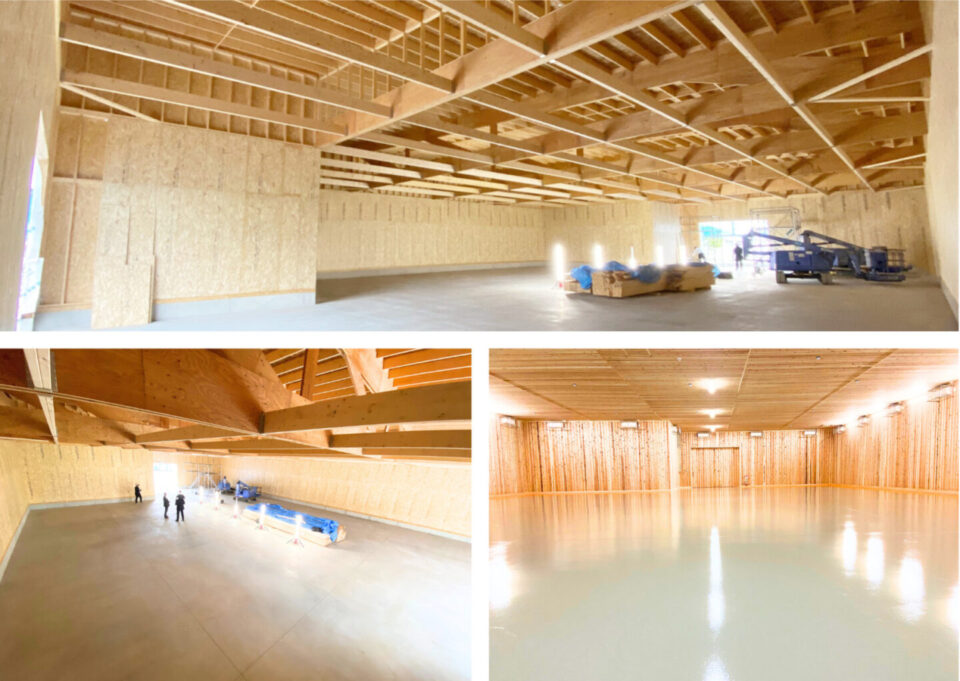

1階は 加工工場と倉庫
2階は会議室、事務所、資材置き場(81.94坪)と作業所(116.44坪)には資材をたくさん置けます。
1階と2階をつなぐ材料運搬用のリフター(8.12㎡)が付いており、運搬がスムーズで使いやすい動線の建物となっております。
外部に騒音の漏れが少なく、内部の温度環境も過ごしやすいと従業員の方からお声を頂きました。

【 関連ブログ 】
・【 DE㊍RU】2階建16Mスパン 平屋部25.48Mスパンの木造大型工場構造見学会を開催しました
・脱炭素社会を目指す!大規模工場を木造で!SDGsセミナー&見学会
・木造無柱25Mスパン構造見学会を林経新聞様にて取り上げて頂きました!

・木造2階建16Mスパン平屋部25.48Mスパン 木造大型工場「完成見学会」にご来場いただきましてありがとうございました

・無事お引き渡しさせていただきました
・’’体感’’DE㊍RU工場見学

◆フクハラファーム様 保冷倉庫新築工事

・施工時期 20238
・物件構造 木造枠組壁工法 平屋建て
・延床面積  490.23
・基礎   布基礎+土間
・木構造  壁は206(びわ湖材)、屋根構造は最大スパン16mをギャングネイルトラスにより実現(上弦材・下弦材SPF206・斜材SPF204
・高さ   天井高さ4016mm 軒高さ4224mm
・設計条件 積雪80㎝ 地耐力30KN/

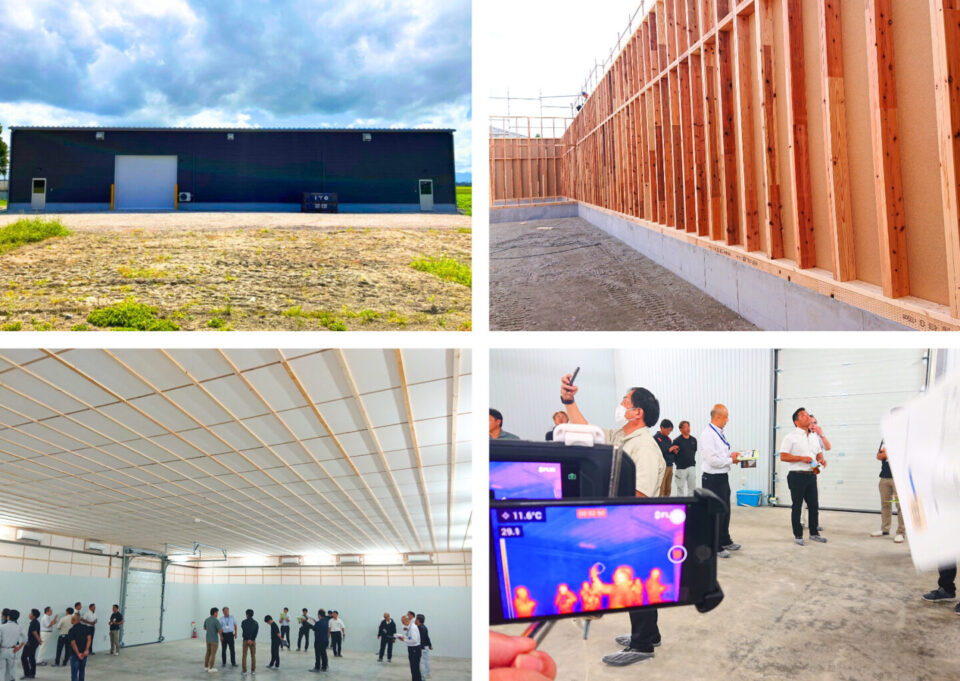

木造無柱構造 「 DE㊍RU 」施工事例 (1).png
この倉庫はツーバイフォー工法で滋賀県で初めて「びわ湖材」を使用した大型木造倉庫です。

木造省エネ保冷庫 HOZONE定温管理システムを導入
「 0℃〜5℃のチルド倉庫 」と「 10℃〜15℃の低温倉庫 」の2つの温度帯と「前室」の
3つの温度帯を設定。
16Mスパンのトラスは、ギャングネイルプレートトラスを使用し、大空間を実現しています。

【関連ブログ】
「 滋賀県初のびわ湖材木造大型倉庫・DE㊍RU+HOZONE省エネ保冷庫構造見学会 」を開催しました
・DE㊍RU+HOZONE木造省エネ保冷庫完成見学会開催しました!
・林経新聞様に掲載頂きました☆

いくつか木造無柱DE㊍RU(デキル)の施工事例を紹介させていただきました。
え?こんなの木造でできるの?との声をいただきます。
DE㊍RUならできるんです。
もっと詳しく知りたい!!という方は、ぜひお声がけください。
お待ちしております。

お気軽に御相談・お問い合わせください。→お問い合わせはこちら

◇◇◇◇◇◇◇◇◇◇◇◇
